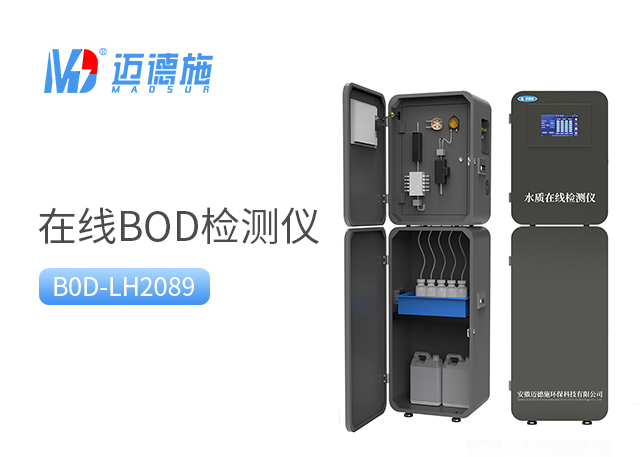

生化需氧量（BOD）是衡量水體中有機污染物含量的重要指標，它反映了水體中可被微生物分解的有機物的數量。bod監測儀">在線bod監測儀通過自動化、連續化的監測方式，能夠及時掌握水體BOD的變化情況，對于保障水資源安全、預防水污染事件具有重要意義。了解在線BOD監測儀的部件組成，有助于更好地使用、維護和管理該設備，確保其穩定、準確地運行。

一、采樣單元

1、采樣泵：采樣泵是在線BOD監測儀的核心部件之一，負責將待測水樣從監測點抽取到儀器內部。采樣泵的類型多樣，常見的有蠕動泵、隔膜泵等。蠕動泵通過擠壓軟管來實現液體的輸送，具有無污染、精度高的特點，適用于對衛生要求較高的場合；隔膜泵則利用隔膜的往復運動來改變泵腔的容積，從而實現吸液和排液，具有結構簡單、維護方便等優點。采樣泵的性能直接影響采樣的準確性和穩定性，需要具備足夠的吸力和流量，以滿足監測儀的采樣需求。

2、采樣管路：采樣管路用于連接采樣泵和監測點，將水樣引導至儀器內部。采樣管路通常采用耐腐蝕、耐磨損的材料制成，如聚四氟乙烯（PTFE）、聚氯乙烯（PVC）等，以防止水樣對管路造成腐蝕或污染。管路的直徑和長度需要根據采樣流量和距離進行合理設計，確保水樣能夠順利、快速地到達儀器。同時，采樣管路應定期進行清洗和維護，防止管路堵塞或生物膜生長影響采樣質量。

3、采樣探頭：采樣探頭安裝在監測點，直接與水體接觸，用于采集水樣。采樣探頭的結構應設計合理，能夠有效地采集到具有代表性的水樣。一些采樣探頭還具備過濾功能，可以去除水樣中的大顆粒雜質，防止其進入采樣泵和儀器內部造成損壞。此外，采樣探頭應具有良好的密封性和耐腐蝕性，以適應不同的水體環境。

二、預處理單元

1、過濾裝置：過濾裝置主要用于去除水樣中的懸浮物、泥沙、藻類等雜質，防止這些雜質對后續的檢測單元造成干擾或損壞。常見的過濾裝置有濾網、濾芯等，濾網的孔徑大小可以根據實際需求進行選擇，一般用于去除較大的顆粒雜質；濾芯則具有更高的過濾精度，能夠去除更細小的顆粒和微生物。過濾裝置需要定期進行清洗或更換濾芯，以保證其過濾效果。

2、消解裝置（部分儀器）：對于某些類型的在線BOD監測儀，可能需要先對水樣進行消解處理，將水樣中的有機物轉化為可測定的形式。消解裝置通常采用加熱、加壓或添加化學試劑等方式，使水樣中的有機物在高溫、高壓或化學反應的作用下發生分解。消解過程中需要嚴格控制溫度、時間和化學試劑的用量，以確保消解效果的一致性和準確性。

3、調節裝置：調節裝置用于調節水樣的溫度、pH值等參數，使其符合檢測單元的要求。例如，某些檢測方法對水樣的溫度和pH值有一定的范圍限制，調節裝置可以通過加熱、冷卻或添加酸堿調節劑等方式，將水樣的溫度和pH值調節到合適的范圍內。調節裝置的精度和穩定性直接影響檢測結果的準確性。

三、檢測單元

1、傳感器：傳感器是在線BOD監測儀的核心檢測部件，用于直接或間接地測量水樣中的BOD值。目前，常見的BOD傳感器類型有微生物傳感器、光學傳感器等。微生物傳感器利用微生物對有機物的代謝作用，通過測量微生物的呼吸活性或代謝產物的變化來間接測定BOD值。這種傳感器具有靈敏度高、選擇性好等優點，但需要定期更換微生物膜或進行維護。光學傳感器則基于光學原理，通過測量水樣中某些物質的吸光度、熒光強度等光學特性來反映BOD值。光學傳感器具有響應速度快、無需化學試劑等優點，但可能受到水樣中其他物質的干擾。

2、檢測腔體：檢測腔體是傳感器進行測量的場所，它為水樣和傳感器提供了一個相對穩定的環境。檢測腔體的設計應合理，能夠保證水樣與傳感器充分接觸，同時避免外界因素的干擾。檢測腔體通常具有一定的密封性，以防止水樣泄漏或外界空氣進入影響測量結果。此外，檢測腔體還需要定期進行清洗和校準，以保證測量的準確性和穩定性。

四、數據處理與傳輸單元

1、數據采集模塊：數據采集模塊負責采集檢測單元輸出的電信號，并將其轉換為數字信號。數據采集模塊需要具備高精度、高分辨率的特點，能夠準確地采集傳感器輸出的微弱信號。同時，數據采集模塊還需要具備抗干擾能力，能夠有效地抑制外界電磁干擾對信號采集的影響。

2、數據處理模塊：數據處理模塊對采集到的數字信號進行處理和分析，計算出水樣中的BOD值。數據處理模塊通常內置了相應的算法和模型，能夠根據傳感器的特性和水樣的實際情況進行數據處理和校正。例如，通過溫度補償算法消除溫度對測量結果的影響，通過線性回歸算法提高測量結果的準確性。數據處理模塊還可以對歷史數據進行存儲和管理，方便用戶進行查詢和分析。

3、數據傳輸模塊：數據傳輸模塊將處理后的BOD數據傳輸?shù)缴衔粰C(jī)或遠程監控中心。常見的數據傳輸方式有有線傳輸（如以太網、RS485等）和無線傳輸（如GPRS、4G、LoRa等）。有線傳輸具有穩定性高、傳輸速率快的優點，但需要鋪設電纜，施工成本較高；無線傳輸則具有安裝方便、靈活性強的優點，但可能受到信號強度和干擾的影響。用戶可以根據實際需求選擇合適的數據傳輸方式。

五、控制單元

1、控制器：控制器是在線BOD監測儀的控制核心，它負責協調和控制各個部件的工作?？刂破鞲鶕?jù)預設的程序和參數，控制采樣泵的啟停、采樣時間和流量，調節預處理單元的工作狀態，控制檢測單元的測量過程，以及管理數據處理與傳輸單元的數據采集、處理和傳輸?？刂破魍ǔ２捎梦⑻幚砥骰蚩删幊踢壿嬁刂破鳎≒LC）實現，具有可靠性高、編程靈活等優點。

2、人機界面：人機界面為用戶提供了與在線BOD監測儀進行交互的平臺。通過人機界面，用戶可以設置監測儀的參數、查看實時數據和歷史數據、進行故障診斷和維護操作等。常見的人機界面有觸摸屏、按鍵面板等。觸摸屏具有操作方便、顯示直觀的優點，用戶可以通過觸摸屏幕上的圖標和按鈕來完成各種操作；按鍵面板則具有結構簡單、成本低的優點，適用于一些對操作要求不高的場合。

六、輔助單元

1、電源模塊：電源模塊為在線BOD監測儀的各個部件提供穩定的電源供應。電源模塊通常具備過壓、過流、短路等保護功能，以確保設備的安全運行。對于一些需要長期在戶外運行的在線BOD監測儀，電源模塊還可以配備太陽能電池板和蓄電池，實現太陽能供電和備用電源功能，提高設備的可靠性和適應性。

2、外殼與防護裝置：外殼與防護裝置用于保護在線BOD監測儀的內部部件免受外界環境的影響。外殼通常采用防水、防塵、耐腐蝕的材料制成，如不銹鋼、工程塑料等，能夠有效地防止雨水、灰塵、化學物質等進入儀器內部。防護裝置還可以包括防雷裝置、防潮裝置等，進一步提高設備的安全性和可靠性。

七、結論

在線BOD監測儀由采樣單元、預處理單元、檢測單元、數據處理與傳輸單元、控制單元以及輔助單元等多個部件組成，各部件之間相互協作，共同完成了水體BOD的實時、連續監測任務。了解在線BOD監測儀的部件組成和工作原理，有助于用戶更好地使用、維護和管理該設備，確保其穩定、準確地運行，為水環境監測和保護提供有力的技術支持。
